Comment trouver la carte graphique dans un PC ?
Vous cherchez où se trouve la carte graphique dans votre PC sans vraiment savoir quoi repérer ? Entre les câbles, le processeur, la carte mère et les différents composants, il n’est pas toujours évident de reconnaître le GPU au premier coup d’œil.
Son emplacement dépend surtout du type d’ordinateur utilisé. Sur un PC fixe, une carte graphique dédiée est généralement installée horizontalement sur la carte mère, dans un port PCI Express, avec ses connecteurs vidéo accessibles à l’arrière du boîtier. Sur un ordinateur portable, en revanche, la puce graphique est directement intégrée à la carte mère et n’est généralement pas visible sans démonter la machine.
💡 Il est d’ailleurs possible qu’un ordinateur ne possède aucune carte graphique dédiée et utilise simplement la partie graphique intégrée au processeur.
Dans ce guide, vous allez apprendre à localiser facilement votre carte graphique, mais aussi à identifier son modèle depuis Windows sans avoir besoin d’ouvrir votre PC.
Où se trouve la carte graphique dans un PC fixe ?

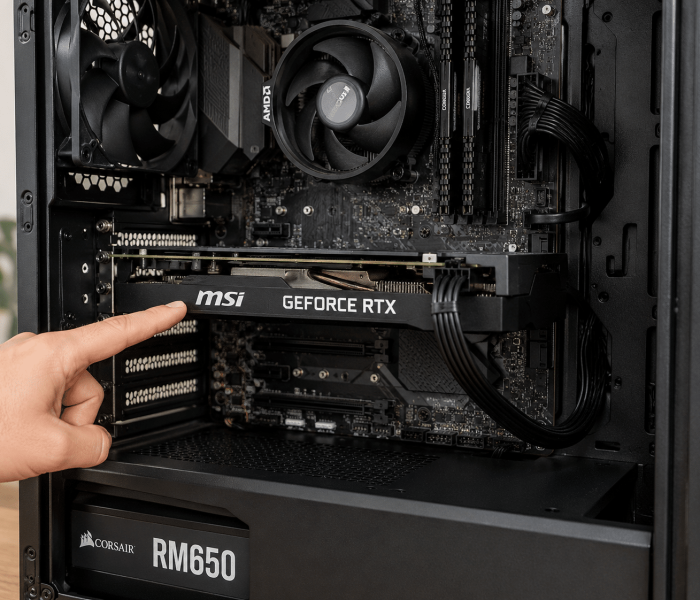

Dans un PC fixe, la carte graphique dédiée se trouve directement à l’intérieur de la tour. Elle est branchée sur la carte mère, le plus souvent via un port PCI Express x16, un long connecteur généralement situé dans la partie centrale ou basse de la carte mère.
🔎 Comment la repérer facilement ?
La carte graphique est souvent l’un des composants les plus imposants du PC. Elle se présente généralement sous la forme d’une longue carte équipée d’un ou plusieurs ventilateurs. Selon l’organisation du boîtier, elle peut être installée horizontalement ou verticalement.
Un autre indice très simple consiste à regarder l’arrière du PC. Les prises HDMI, DisplayPort ou DVI reliées à la carte graphique se trouvent généralement dans la partie basse de la tour, au niveau des emplacements d’extension.
💡 Astuce : suivez simplement le câble de votre écran. S’il est branché sur une prise située sous les ports USB de la carte mère, il est très probablement connecté à la carte graphique dédiée.
📍 Un schéma annoté de l’intérieur d’un PC peut être particulièrement utile pour identifier immédiatement son emplacement.
- Si vous souhaitez installer ou remplacer ce composant vous-même, notre guide explique également comment brancher une carte graphique correctement dans un PC.
Comment reconnaître facilement la carte graphique dans le boîtier ?
Dans un PC fixe, la carte graphique dédiée se reconnaît généralement à sa forme longue et horizontale. Elle est directement connectée à la carte mère et possède souvent un ou plusieurs ventilateurs assez visibles. Sur les modèles puissants, elle peut même occuper une grande partie de l’espace disponible dans le boîtier.
👉 Pour éviter de la confondre avec les autres composants :
- 🧠 la RAM correspond à de fines barrettes verticales ;
- ⚙️ le processeur est caché sous un ventirad ou un système de refroidissement ;
- 💾 un SSD est beaucoup plus petit et ne possède généralement aucun ventilateur ;
- 🎮 la carte graphique dispose souvent de câbles d’alimentation venant directement du bloc d’alimentation.
- La présence de ports HDMI ou DisplayPort et d’un système de refroidissement permet généralement de reconnaître une carte graphique dédiée parmi les autres composants.
🔌 Repérer le port PCI Express de la carte mère
La carte graphique est installée dans un long connecteur PCIe x16, généralement situé sous ou à proximité du processeur. C’est l’un des plus longs slots présents sur la carte mère.
🖥️ Regarder où est branché le câble de l’écran
Depuis l’arrière de la tour, repérez votre câble HDMI ou DisplayPort. S’il est connecté aux sorties situées sur une carte horizontale, vous avez trouvé votre GPU. Ces connecteurs sont généralement placés plus bas que ceux intégrés directement à la carte mère.
- Certaines configurations compactes utilisent toutefois une carte graphique low profile, plus petite qu’un modèle gaming classique et parfois moins évidente à identifier.
Pourquoi je ne trouve pas de carte graphique dans mon PC ?
Vous avez ouvert votre ordinateur mais vous ne voyez aucune grosse carte graphique branchée sur la carte mère ? C’est tout à fait possible. Tous les PC ne possèdent pas forcément de carte graphique dédiée.
Certains ordinateurs utilisent uniquement un GPU intégré, directement présent dans le processeur. Dans cette configuration, il n’existe donc aucune « carte » graphique séparée à repérer dans le boîtier.
💡 Pour le vérifier sans démonter davantage votre PC, ouvrez le Gestionnaire de périphériques de Windows puis cliquez sur Cartes graphiques. Une mention comme Intel UHD Graphics, Intel Iris Xe ou AMD Radeon Graphics correspond généralement à une solution graphique intégrée.
🎮 Carte graphique dédiée ou graphique intégrée : quelle différence ?
Une carte graphique dédiée est un composant distinct, installé sur un port PCIe de la carte mère, avec sa propre mémoire vidéo. Elle est généralement assez facile à reconnaître dans un PC fixe.
À l’inverse, un GPU intégré partage une partie des ressources du système et se trouve directement dans le processeur. Il permet d’afficher Windows, regarder des vidéos ou effectuer des tâches bureautiques sans nécessiter de carte graphique séparée.
- Pour savoir si les différents composants de votre configuration peuvent fonctionner ensemble, vous pouvez également consulter notre guide sur la compatibilité PC.
Où se trouve la carte graphique sur un PC portable ?
Sur un PC portable, inutile de chercher une grosse carte graphique semblable à celle que l’on trouve dans une tour. Les composants sont beaucoup plus compacts et directement intégrés à l’intérieur du châssis.
🔎 Deux configurations sont possibles
- GPU intégré : la partie graphique est directement intégrée au processeur, notamment sur de nombreux PC équipés de processeurs Intel Core ou AMD Ryzen.
- GPU dédié 🎮 : les portables plus puissants peuvent disposer d’une puce NVIDIA GeForce ou AMD Radeon avec sa propre mémoire vidéo. Celle-ci est généralement soudée à la carte mère et n’est donc pas amovible.
👉 Il est rarement nécessaire d’ouvrir son ordinateur portable uniquement pour savoir quelle carte graphique il possède. Le moyen le plus simple et le plus sûr consiste à identifier le GPU directement depuis Windows, avec les méthodes présentées dans la section suivante.
Comment savoir quelle carte graphique possède son PC sans l'ouvrir ?
Pas besoin de démonter votre ordinateur pour identifier votre GPU. Sous Windows, faites un clic droit sur le menu Démarrer, puis ouvrez le Gestionnaire de périphériques. Déroulez ensuite la rubrique « Cartes graphiques » ou « Adaptateurs d’affichage » selon votre version de Windows.
Vous verrez directement le fabricant et le modèle du GPU installé : par exemple NVIDIA GeForce RTX 4060, AMD Radeon RX 7600 ou Intel UHD Graphics.
💡 Autre méthode rapide : appuyez sur Windows + R, tapez dxdiag, puis validez. Dans l’onglet « Affichage », Windows indique également le nom de la carte graphique ainsi que plusieurs informations techniques.
- Une fois le modèle identifié sous Windows, vous pouvez retrouver nos guides, comparatifs et conseils consacrés aux cartes graphiques.
🔎 Pourquoi deux cartes graphiques apparaissent-elles sous Windows ?
Sur certains PC, notamment les ordinateurs portables, Windows peut afficher deux GPU différents. Le premier est généralement une puce graphique intégrée au processeur, utilisée pour les tâches légères, tandis que le second est une carte graphique dédiée, plus performante pour les jeux, la 3D ou les logiciels exigeants. Ce fonctionnement est donc parfaitement normal.
- Si votre GPU apparaît correctement mais que vous rencontrez un problème de pilote ou de performances, commencez par vérifier comment effectuer une mise à jour de la carte graphique.
Questions fréquentes sur l'emplacement de la carte graphique
🔌 La carte graphique est-elle toujours branchée sur la carte mère ?
Une carte graphique dédiée est généralement installée sur un port PCI Express de la carte mère. En revanche, certains PC utilisent uniquement le circuit graphique intégré au processeur.
💻 Peut-on avoir un PC sans carte graphique dédiée ?
Oui. De nombreux ordinateurs fonctionnent avec un GPU intégré, suffisant pour la bureautique, Internet ou la lecture de vidéos.
🔍 Comment distinguer la carte graphique de la carte mère ?
La carte graphique est une carte séparée, souvent équipée d’un ou plusieurs ventilateurs et de sorties HDMI ou DisplayPort. La carte mère, elle, occupe une grande partie du boîtier.
🛠️ Peut-on retirer soi-même une carte graphique ?
Oui, sur un PC fixe. Il faut éteindre et débrancher l’ordinateur, retirer les câbles d’alimentation du GPU puis déverrouiller délicatement le port PCIe.
- Si vous avez identifié le composant mais souhaitez vérifier son fonctionnement, plusieurs méthodes permettent de tester sa carte graphique sous Windows.
🖥️ Où brancher l'écran : carte graphique ou carte mère ?
Avec une carte graphique dédiée, branchez généralement l’écran directement sur ses sorties vidéo, à l’arrière du PC.
